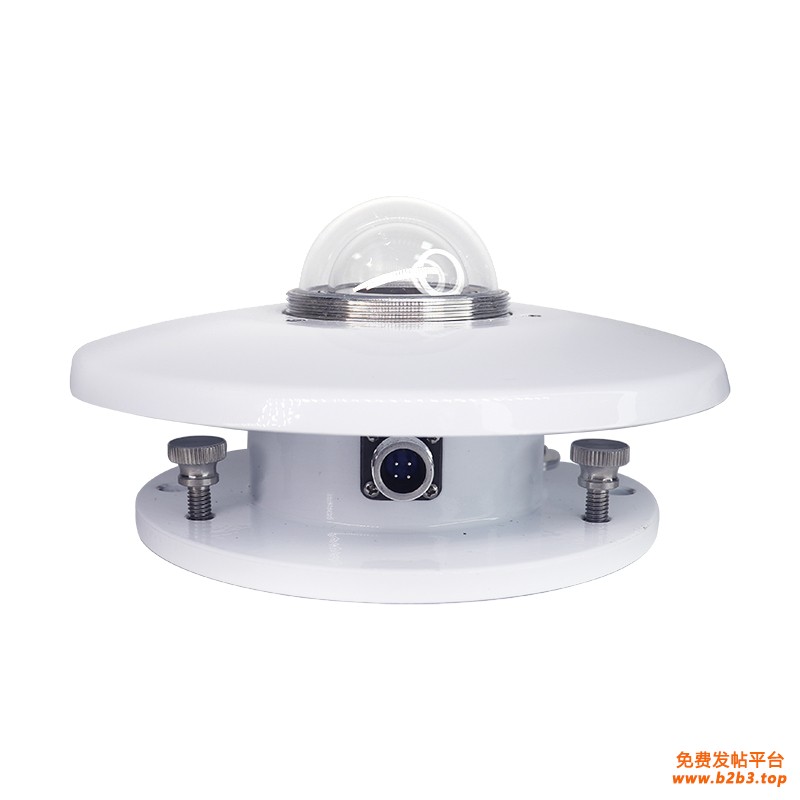

TBQ-2C总辐射表主要用来测量波长为0.3-3.2微米太阳总辐射的一级表。该表由双层石英玻璃罩、感应元件、遮光板、表体干燥剂等部件组成。

感应元件是该表的核心部分，它由快速响应的线绕电镀式热电堆组成。感应面涂3M无光黑漆感应面为热接点，当有阳光照射时温度升高，它与另一面的冷接点形成温差电动势，该电动势与太阳辐射强度成正比。

双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。

技术参数

灵 敏 度 7～14μV∕W.m-2

相应时间 <35s（99%响应）；

年稳定度 不大于±2%；

余弦响应 不大于±7%（太阳高度角10°时）；

方    位 不大于±5%（太阳能高度角10°时）；

非 线 性 不大于±2%；

光谱范围 0.3-3.2μm；

温度系数 不大于±2%(-10——40℃)



安全与维护

TBQ-2C总辐射表安装场地应该选在感应元件平面以上没有任何障碍物，保证日出、日落的方位上无高度超过5℃的障碍物并应比年出现阴影落在感应面上的现象。该表不应靠近浅色的建筑物或者其他易反射阳光的物体，也不应靠近人工辐射源。

安装时应将该表的插头朝北放置，先调水平然后再固定。

TBQ-2C总辐射表与记录器的链接电缆应为双层屏蔽导线，并具有防水性能，电缆应牢固地固定在支架上或者埋入地下进行保护。

连续工作的总辐射表每天至少检查一次，检查内容主要看玻璃罩是否清洁。如出现冻雪、霜、露等应设法轻轻除去这些沉积物。此外应定期检查水平状态、干燥剂是否有效。罩内无水气等。

产品储存

在相对湿度80%以下，且不得有腐蚀性，挥发物的室内储存。

产品维修

    自发货之日起，一年内凡用户遵守运输、储存和使用规则而质量低于产品标准规定，负责免费修理及更换。如用户人为损坏，则适当收取成本费。对出售的仪器终身负责维修。



配置清单

1.TBQ-2C总辐射表一套

2.输出导线一根

3.使用说明书一份

4.检定证书一份

5.合格证一份
